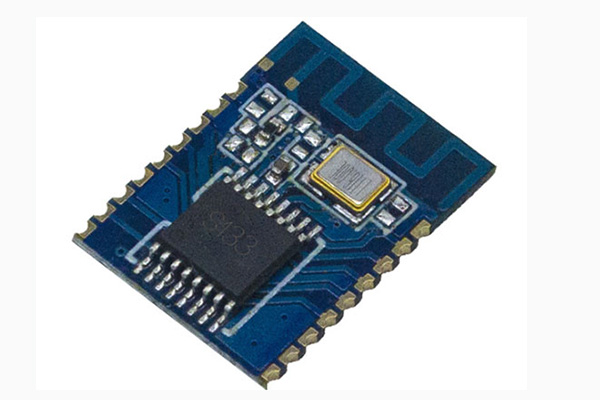

藍牙模塊系統硬件結構有哪些：

整個系統由DSP、BRF6100、音頻AD/DA、液晶、鍵盤以及Flash組成，DSP是核心控制單元，音頻AD用于將采集的模擬語音信號轉變成數字語音信號；音頻DA將數字語音信號轉換成模擬語音信號，輸出到耳機或者音箱。音頻AD和DA的前端和后端都有放大和濾波電路，一般情況下，音頻AD和DA集成到一個芯片上，本系統使用TI公司的TLV320AIC10，設置采樣頻率為8KHz，鍵盤用于輸入和控制，液晶顯示器顯示各種信息，F(xiàn)lash保存DSP所需要的程序，供DSP上電調用；JTAG是DSP的仿真接口，DSP還提供HPI口，該接口可以和計算機連接，可以下載計算機中的文件并通過DA播放，也可以將數字語音信號傳輸?shù)接?jì)算機保存和處理。

系統中的DSP采用OMAP5910，該DSP是TI公司推出的嵌入式DSP，具有雙處理器結構，片內集成ARM和DSP處理器。ARM用于控制外圍設備，DSP用于數據處理。OMAP5910中的DSP是基于TMS320C55X核的處理器，提供2個乘累加（MAC）單元，1個40位的算術邏輯單元和1個16位的算術邏輯單元，由于DSP采用了雙ALU結構，大部分指令可以并行運行，其工作頻率達150MHz，并且功耗更低。

OMAP5910中的ARM是基于ARM9核的TI925T處理器，包括1個協處理器，指令長度可以是16位或者32位。DSP和ARM可以協同工作，通過MMU控制，可以共享內存和外圍設備，OMAP5910可以用在多種領域，例如移動通信、視頻和圖像處理，音頻處理、圖形和圖像加速器、數據處理。本系統使用OMAP5910，用于個人移動通信。
