智能藍牙模塊電路設計計劃解析：

低功耗版本使藍牙技術得以延伸到采用鈕扣電池供電的一些新興市場。藍牙低耗能技術是基于藍牙低耗能無線技術中心規格的晉級版，為開辟鐘表、遠程控制、醫療保健及運動感應器等廣闊新興市場的應用奠定根底。

藍牙模塊—無線接納發射電路

藍牙芯片BC417143.該芯片采用Blue2.0、支持主或從形式、支持AT命令集、支持波特率為2 400到1 382 400 bps，適用于嵌入式串口傳輸無線的全新的模塊。

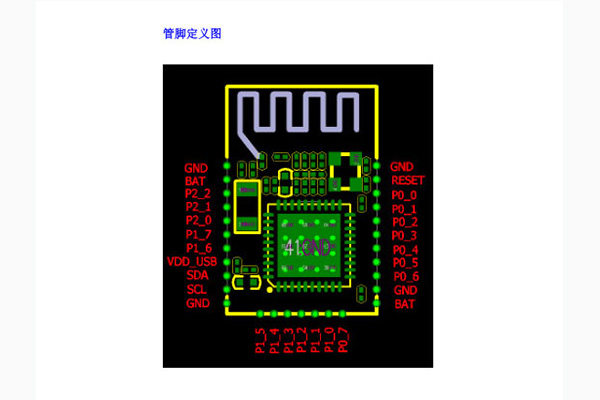

值得留意的是。藍牙芯片工作在3.3V，而MCU工作在5V.存在邏輯電平不匹配問題。且IO管腳無法容忍MCU的5V邏輯電平。設計中采用了1117芯片停止電平轉換輸出3.3V.藍牙與MCU銜接需經過電平限制以保證藍牙模塊正常工作 以下是藍牙模塊的電源選擇計劃及串口模塊的引腳定義。

ARM與藍牙接口設計：

藍牙是無線數據和語音傳輸?shù)拈_放式規范。它將各種通訊設備、計算機及其終端設備、各種數字系統，以至家用電器，采用無線方式銜接起來。為了優化系統設計，我們采用性價比高的CSRBC2完成藍牙無線串口。

CSRBC2是一款高度整合的模塊級藍牙芯片，主要包括：基帶控制器、2.4～2.5GHz的數字智能無線電和程序數據存儲器。經過該模塊，系統能夠提供無線規范UART接口，支持多種波特率(如9.6 kbps、19.2 kbps、38.4 kbps、57.6kbps、115.2 1kbps、 230.4 kbps、460.8 kbps、92l.6 kbps)。經過測試發現，當速率為460.8 kbps時，藍牙芯片可以正常工作;而在921.6kbps時，會有很高的誤碼率。
