藍牙模塊都有哪些呢？

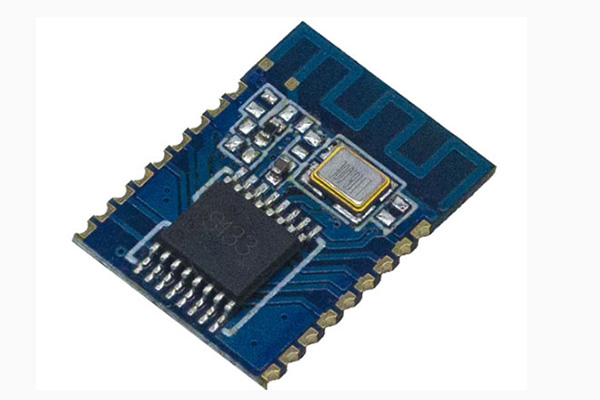

目前用的比擬普遍的CSR 86xx系列的藍牙模塊構成，目前的主流CSR藍牙模塊86XX系列普通組成：

1，藍牙SOC,(藍牙芯片比方CS8635)

2，時鐘晶振(普通是16MHz/26M/32MHz)；

3, RF帶通濾波器+ ANT(陶瓷天線或者是PCB天線）；

4，SMPS功率電感（還有濾波電容）；

5，擴展存儲用EEPROM或是SPI FLASH；

6，PCB板（以上一切的元件都裝置PCB板上，普通為4層板，板邊普通開金屬化半孔用來銜接外圍電路）上面只是舉例典型的CSR計劃的音頻模塊，局部模塊由于內部曾經集成EEPROM所以無需外掛存儲也可工作；局部低功耗的芯片不需求外置功率電感；局部模塊為了儉省空間，RF天線是不制造在模塊上的，但是作為一個模塊，最根本的就是:一顆SOC+PCB+最小應用電路(濾波電容，貼片晶振）

依照普通的用處來分類的話能夠簡單的分3類：

1，語音，音頻類SOC，普通用來做音箱，耳機類消息產品。比方CSR8610，CS8635;

2，單純的數據傳輸類SOC，普通用來傳輸近間隔，小數據傳輸（也有人叫透?jìng)髂K，BLE模塊，低功耗模塊等等），比方CSR1010，TI的CC2540/2541;能夠用來配合傳感器來做一些計步器，心率，血壓，血氧含量等低功耗個人安康類設備（不能傳輸，也不帶音頻解碼）。

3，語音與數據復合的SOC，能夠同時傳輸語音，音頻，數據,比方CSR8670，8675等。

還有一種分類辦法：依照藍牙芯片能否固化藍牙協議來分：

1，ROM板，芯片支持的藍牙協議在出廠時曾經固化好了，比方CSR8635的藍牙協議：■Bluetoothv4.0specificationsupport■A2DPv1.2■AVRCPv1.4■HFPv1.6■HSPv1.2■DIv1.3就支持以上藍牙協議，所以8635只能用來做耳機，音箱，通話免提等音頻設備。

2，F(xiàn)LASH版，無固化協議，需求自行在開發環境中自行選擇&配置需求的藍牙協議。比方CSR8670能夠用來做各種奇奇異怪的藍牙設備，藍牙心率，計步器，藍牙溫度級，藍牙端口，藍牙音箱，藍牙耳機，藍牙手表等等ROM芯片能做到的FLASH芯片都能做，ROM版芯片不能做到，F(xiàn)LASH也能做到。
