車載中控導航經多年的發展已漸漸形成自己獨立的需求和定義，下面分兩部分介紹目前通用的小系統的導航中控藍牙模塊。第一部分是硬件和設計要求和注意事項;第二部分是市面通用的模塊芯片型號。

一：硬件說明和設計注意事項

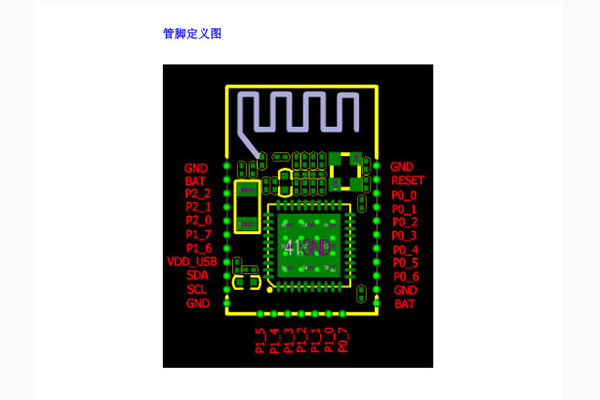

1.車載通用的藍牙模塊腳位定義如下圖：因?yàn)樾∠到y(tǒng)機器的藍牙軟件都在藍牙模塊里面運行，指令通過TX,RX來控制，MIC和聲音輸出都是模塊處理。

2.模塊的封裝，請直接參考模塊規格書的PCB文件，這些模塊的封裝都基本雷同(立式和貼片)為立式封裝。

3.注意事項一 模塊電源供電：

(1)藍牙供電建議用單獨的電源，板子中如果有DC-DC，則容易產生底噪，最優的供電是采用7805之類的LDO。

(2)LDO_IN 的輸入模塊電壓不要超過+5.5V。

4.注意事項二 藍牙模塊位置選擇：

(1)藍牙本身屬于高頻射頻，盡可能的遠離收音，功放，GPS;

(2)藍牙天線和藍牙模塊盡量遠離模擬電路。

5.注意事項三 PCB Layout 注意事項

(1)PCB走線時數字地GND 模擬地AGND 盡可能分開走線，最后在大地處短接。若方案中有功放前置地，請將AGND 接于功放前置地。

(2)模塊外圍上所有退耦電容都必須盡量靠近管腳放置，退耦電容地的回路盡量短。

(3)模塊的模擬地一定要接到電源地的輸入地。

(4)藍牙部分的GND要多放過孔。

(5)如果板載天線，優先考慮藍牙天線的擺放位置，RF天線必須靠近板邊(某些結構可能做不到，但必須找一空曠的區域)。藍牙天線匹配電路必須靠近RF引腳放置，天線走線盡量短。藍牙天線的鋪地，以發給天線封裝里面外框黃線為基準，天線左右兩邊空間允許的情況下，盡量寬點。
