單片機工作原理51單片機有P0、P1、P2、P3四個端口。本次實驗將其中P0用于數碼管的顯示數字，P1用于流水燈的顯示，P2端口的第1位（P2^1）接在繼電器的DIO端，在單片機內控制高低電平。P3端口的第0位連接藍牙的TX端，是單片機串口的接收端，P3端口的第1位連接藍牙的RX端，是單片機串口的發送端。

按鍵S4在內部連接P3端口的第2位，為外部中斷0。按鍵S5在內部連接P3端口的第3位，為外部中斷1。開啟定時器0，設置好計數器的初始值；外部中斷0，1打開；串口中斷打開，設置好波特率9600，0，0與藍牙無線模塊一致即可。

串口的中斷觸發后，需要軟件清除RI（接收中斷）與TI（發送中斷）值為0，SBUF存放串口接收數據或發送數據，在C語言代碼中賦值相同寄存器，在物理上分為發送和接收，每次1字節緩沖。

定時器0設置工作方式0，13位計數器，計數到8192。晶振為11.0592MHz，每個機器周期需要12個時鐘周期，計數5000次，所以每次進入中斷的時間為5000*12/11.0592M=0.00543s，所以每次進入中斷時間為0.005秒，數碼管需要每10ms進入一次，所以每次加到2的時候，數碼管變動。計數器初值為（8192-5000），分別存放入TH0與TL0，高低位。

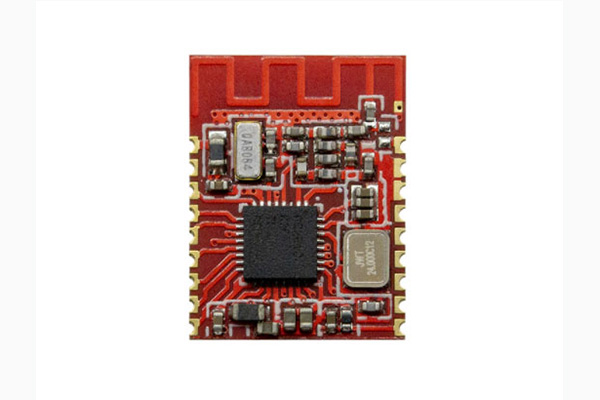

外部中斷直接設置觸發方式ITx=0/1低電平觸發或下降沿觸發后，開啟外部中斷，EXx=1后，編寫相應中斷函數即可。藍牙無線模塊首先按住復位鍵上電，即進入AT指令模式，對它輸入AT指令進行設置名字、串口波特率、主從回環等后，連接到單片機上即可使用。

模塊有設置模式和使用模式，需要斷電后切換，所以單片機應該控制一下藍牙無線模塊的電源通斷，方便隨時改變配置。然后主、從機之間就可以像串口直接通訊一樣的用了。數據不用非要ASCII碼，模塊在串口一側是透?jìng)鞯?，藍牙一側是加密的。電腦上隨便你用什么語言，做個類似串口助手的東西就可以了。

然后藍牙芯片HC05主從一體電腦用藍牙串口助手單片機51就好了。電腦可以使用硬件串口和模塊連接，也可以買個USB藍牙（推薦這個方案），USB藍牙會在硬件管理中虛擬出一個串口，這樣軟件直接操作這個虛擬串口就可以了。
